Cenově-efektivní 3D svařovací stůl
Použití: Svařování a montáž
Proces: CNC obrábění
Povrchová úprava: Normální/Nitridovaná
Typ: 3D
Značka: Lemar
představení produktu
|
Cenově-efektivní 3D svařovací stůl |
Nákladově-efektivní 3D svařovací stůl je trojrozměrný-polohovací a upínací systém, který se skládá z vysoce přesné -perforované platformy a standardizovaných polohovacích/upínacích/podpěrných modulů. Lze jej rychle kombinovat a přestavovat v trojrozměrném prostoru a je vhodný pro upínání, polohování, svařování, montáž a kontrolu různých svařovaných dílů.
E-mail:amywang@lemarmetal.com
Whatsapp/Wechat:{0}}
webové stránky:www.lemarmachine.com
Vysoká kvalita
pokročilé vybavení
profesionální tým
jedno{0}}řešení
Produktová řada
série D16
"D16-Manufacturing Precision"
① Specifikace mřížky na povrchu pracovního stolu: 50X50±0,05mm (řada D16); Jeden milimetr měřítka v každém ze směrů X a Y na dvou sousedních stranách pracovního stolu.
② Průměr a přesnost otvoru: φ16,15±0,03 mm (řada D16)
③ Rozteč otvorů: 50±0,03 mm (řada D16)
④ Rovinnost: 0,1 mm/m²
⑤ Kolmost: 0,1 mm/200 mm
⑥ Rovnoběžnost: 0,1 mm/1000 mm
⑦ Rovnoběžnost a kolmost (přilehlé strany): 0,1/1000 mm
⑧ Povrchová úprava platformy: 1,6μm
Podpěra platformy: Typ nohy: 2T/m², Typ podpěry: 3T/m²
série D28
"D28 - výrobní přesnost"
① Specifikace mřížky na povrchu pracovního stolu: 100x100 ± 0,05 mm (řada D28); Jedna milimetrová ryska ve směru X i Y pro každý sousední okraj pracovního stolu
② Průměr a přesnost otvoru: φ28,15 ± 0,03 mm (řada D28)
③ Rozteč otvorů: 100 ± 0,03 mm (série D28)
④ Rovinnost: 0,1 mm/m2
⑤ Kolmost: 0,1 mm/200 mm
⑥ Rovnoběžnost: 0,1 mm/1000 mm
⑦ Rovnoběžnost a kolmost (přilehlé strany): 0,1/1000 mm
⑧ Povrchová úprava platformy: 1,6μm
Podpěra platformy: Typ nohy: 2T/m2, Typ podpěry: 3T/m2
Produktové video
Nákladová-efektivita
- Flexibilní opětovné použití, nahrazování několika sad vyhrazených nástrojů
Jeden systém lze přizpůsobit pro více{0}}různou, malo{1}}sériovou a variabilní-sériovou výrobu. Není potřeba navrhovat a vyrábět přípravky pro každý obrobek. Doba přípravy na obrábění je zkrácena o 80 % nebo více.
- Nižší dlouhodobé-náklady
Počáteční investice je vyšší než u vyhrazených přípravků, ale lze je neomezeně znovu používat, což výrazně šetří náklady na design, zpracování, skladování a šrot. Komplexní náklady na 3 až 5 let jsou výrazně nižší než u tradičního řešení.
- Zlepšení účinnosti, snížení přepracování
Rychlá rekonfigurace (dokončeno za 15 až 30 minut), snížení deformace při svařování, zlepšení konzistence svaru, nižší rychlost přepracování a kratší dodací cyklus.
- Úspora místa
Modulární úložiště, které snižuje úložnou plochu o 50 % nebo více.
Proč si to vybrat
- Vysoká přesnost a stabilita: Litinová tuhost + přesný systém otvorů, zajišťující toleranci velikosti a polohy svařovaných dílů.
- Rychlá výměna: Nástroje lze vyměnit během několika minut, což je vhodné pro více{0}}různou výrobu.
- Trojrozměrné polohování: Podporuje přesné upnutí obrobku v osách X/Y/Z a úhlových směrech.
- Odolný a snadno se udržuje: Povrch je-odolný proti opotřebení a-svařovací strusce, s modulární standardizací a snadnou výměnou.
- Kompatibilní s automatizací: Lze připojit ke svařovacím robotům a dosáhnout tak automatizované pracovní stanice.
- Digitální-přátelské: Lze integrovat s CAD/CAM a podporuje návrh virtuálních nástrojů a simulaci.
Klíčové body výběru a nákupu
- Vyberte specifikace na základě obrobku: maximální velikost → velikost platformy; maximální hmotnost → materiál/tloušťka (D16/D28).
- Dokončete konfiguraci modulu: vodicí kolíky + upínací zařízení + podpěra + úhlový modul. Vyhněte se jakýmkoli chybějícím dílům, aby byla zajištěna účinnost.
- Materiál a přesnost: Preferována je litina HT300 s přesností polohování ±0,05 mm.
- Vyvážený rozpočet: Počáteční investice pro flexibilitu a dlouhodobé úspory nákladů, vhodné pro malé a středně velké podniky, různé-různé společnosti.
Naše služby
Naše služba
Vytvoření komplexního řešení pro efektivní ruční svařování
01
Ukázka / Ukázka schématu
Můžeme poskytnout živá videa, skutečné{0}}případy záběrů a výsledky aplikací podobných klientů, abychom zvýšili důvěru.
Podporujeme také online schůzky k demonstraci struktury produktu a montážní logiky.
02
Podpora logistiky a dopravy
Podporujte obchodní podmínky jako FOB, CIF, CFR, DAP, DDP.
Pomozte při zařizování přepravy / letecké přepravy / expresního doručení a poskytněte nejlepší plány přepravních sazeb a reference na dobu dodání.
03
Transparentnost objednávek a výroby
Stanovte jasná data dodání a pravidelně aktualizujte postup výroby.
Pořizujte fotografie/videa klíčových procesů pro ověření zákazníka (jako je žíhání litinových odlitků, obrábění, povrchové úpravy atd.).

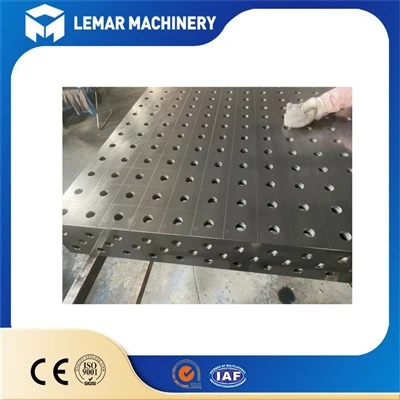

Skutečné snímky produktu
O nás
Profil společnosti
Váš důvěryhodný partner pro nákladově-efektivní svářecí řešení
Od návrhu až po dodání klademe váš úspěch na první místo. NášCenově-efektivní 3D svařovací stůlje více než produkt; je to kompletní řešení podporované profesionálními službami, globální logistickou podporou a trvalou po{0}}prodejní péčí, které zajišťuje bezproblémovou přeshraniční spolupráci.
Populární Tagy: nákladově-efektivní 3D svařovací stůl, Čína nákladově-efektivní 3D svařovací stůl, výrobci, dodavatelé, továrna
